Профиль вертикальный MS 164

Хит продаж

Арт.: MS164

В наличии

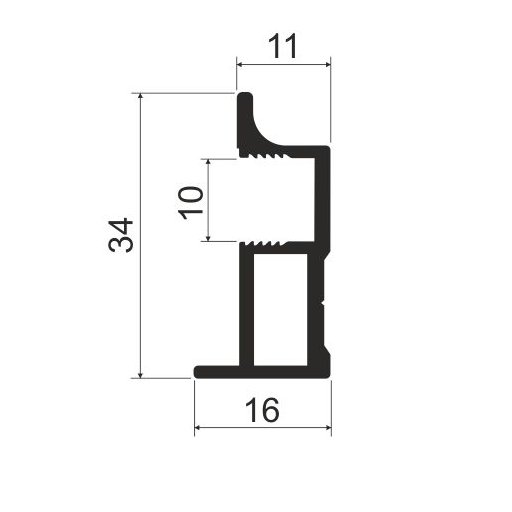

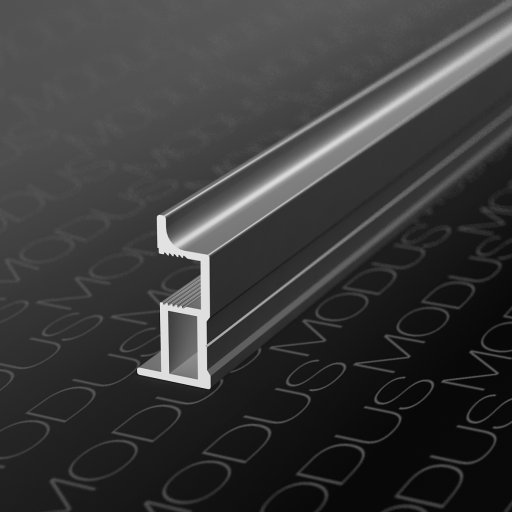

Профиль вертикальный (узкая ручка) MS 164. Длинна профиля L=5400 мм.

- Длина профиля 5.40 м
- Производитель Modus
- Материал алюминий
- Цвета: серебро, шампань, черный матовый

Узкие профили создадут эффект прозрачности, при этом подчеркнут красоту фасада двери и добавят внутреннего простора вашему интерьеру.

Заказать

Описание
Характеристики
Оплата и доставка

Порядок сборки двери:

Произвести расчет высоты (S) и ширины (L) дверей в соответствии с таблицей №1
Нарезать вертикальный профиль, учитывая, что его длина должна быть равна высоте (S) двери. Присадить верхнюю и нижнюю стороны вертикального профиля в соответствии с рис. 3 и рис. 4 под сборочные и регулировочные винты. Диаметр внешнего отверстия равен 10 мм, диаметр внутреннего отверстия равен 6 мм.

На рисунке №3 представлена схема присадки вертикальных профилей для крепления верхнего горизонтального профиля.
На рисунке №4 представлена схема присадки вертикальных профилей для крепления нижнего горизонтального профиля (1) и регулировочного винта нижнего ролика (2).
Произвести расчет длин горизонтальных профилей в соответствии с таблицей №1 и нарезать их в необходимый размер.
Подготовить наполнение дверей в соответствии с таблицей №1.
Собрать дверь в соответствии со схемой сборки двери.

Таблица расчета размеров раздвижных дверей для шкафов-купе и их наполнения при использовании горизонтов MS 215 и MS 225.

Таблица №1

Профиль	Высота двери (S), где Высота проема (H)	Ширина двери (L), где (n) кол-во перехлестов, (B) ширина проема, (N) кол-во дверей	Высота стекла	Ширина стекла	Высота ДСП	Ширина ДСП	Просчет горизонтальных и стыковочных профилей
MS 164	H - 40 мм	(11мм*n+B)/N	S - 5 мм	L - 6 мм	S - 3 мм	L - 4 мм	L - 21 мм

Таблица изменения расчета наполнения при использовании разделительного профиля*

Таблица №2

Наполнение	MS 415	MS 413
стекло + стекло	минус 3-4 мм	минус 3-4 мм
ДСП + ДСП	минус 2 мм	минус 2 мм

*минус от размера наполнения на каждый разделитель

Артикул

MS164

Цвета

Венге табако A 51, Латунь A 21, Бордо P 14, Белый матовый P 11, Титан A 18, Черный браш А 25, Графит матовый A 19, Шампань браш A 59, Шампань A 06, Венге табако A 51, Серебро браш A 29, Белый глянец A 16, Серебро A 00

Производитель

MODUS

Страна производства

Россия

Длина м.

5.40

Серия

Документация

Профиль вертикальный MS 164

PDF,

1.16 Мб
