Профиль вертикальный MS 163

Хит продаж

Арт.: MS163

В наличии

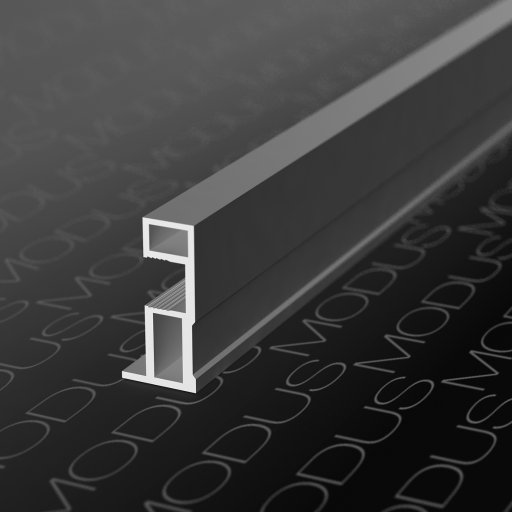

Профиль вертикальный (узкая ручка) MS 163 от MODUS.

- Длина профиля 5.40 м
- Производитель Modus
- Материал алюминий
- Цвета: серебро, шампань, черный матовый

"Мастер-Клуб" это надёжный поставщик профилей для шкафов купе из алюминия и фурнитуры в Ростове-на-Дону.

Заказать

Описание
Характеристики
Оплата и доставка

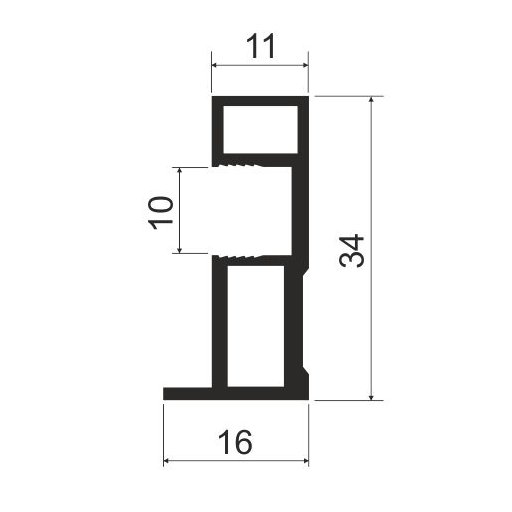

Профиль вертикальный (узкая ручка) MS 163. Длинна профиля L = 5400 мм.

Узкие профили создадут эффект прозрачности, при этом подчеркнут красоту фасада двери и добавят внутреннего простора вашему интерьеру.

Схема и порядок сборки дверей.

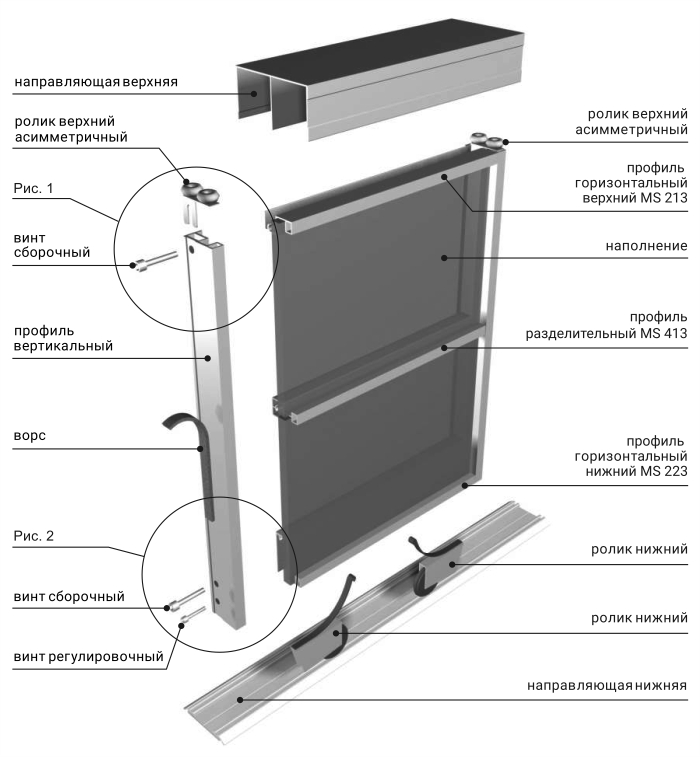

Схема сборки двери на примере вертикального профиля MS 163 при использовании горизонтальных профилей 213, 223.

Порядок сборки двери:

Произвести расчет высоты (S) и ширины (L) дверей в соответствии с таблицей №1
Нарезать вертикальный профиль, учитывая, что его длина должна быть равна высоте (S) двери. Присадить верхнюю и нижнюю стороны вертикального профиля в соответствии с рис. 1 и рис. 2 под сборочные и регулировочные винты. Диаметр внешнего отверстия равен 10 мм, диаметр внутреннего отверстия равен 6 мм.

Таблица расчета размеров раздвижных дверей для шкафов-купе и их наполнения при использовании горизонтов MS 213 и MS 223.

Таблица №1

Профиль	Высота двери (S), где Высота проема (H)	Ширина двери (L), где (n) кол-во перехлестов, (B) ширина проема, (N) кол-во дверей	Высота стекла	Ширина стекла	Высота ДСП	Ширина ДСП	Просчет горизонтальных и стыковочных профилей
MS 163	H - 40 мм	(11мм*n+B)/N	S - 5 мм	L - 6 мм	S - 3 мм	L - 4 мм	L - 21 мм

Таблица изменения расчета наполнения при использовании разделительного профиля*

Таблица №2

Наполнение	MS 415	MS 413
стекло + стекло	минус 3-4 мм	минус 3-4 мм
ДСП + ДСП	минус 2 мм	минус 2 мм

*минус от размера наполнения на каждый разделитель

Артикул

MS163

Цвета

Латунь A 21, Бордо P 14, Белый матовый P 11, Титан A 18, Черный браш А 25, Графит матовый A 19, Шампань браш A 59, Шампань A 06, Венге табако A 51, Серебро браш A 29, Белый глянец A 16, Серебро A 00

Производитель

MODUS

Страна производства

Россия

Ссылка на сайт производителя

https://modusline.ru/

Длина м.

5.40

Материал

алюминий
